Fjölfarnir vegir í þéttbýli geta virst stöðugir á yfirborðinu en aðstæður neðanjarðar eru oft mun flóknari. Undir þjóðvegum, bæjarvegum og iðnaðarsvæðum geta smám saman myndast falin holrúm, laus jarðvegslög og yfirgefin neðanjarðarrými með tímanum. Þegar burðarvirkið undir gangstéttinni veikist getur skyndilegt veghrun orðið sem veldur umferðartruflunum, skemmdum á innviðum og alvarlegri öryggisáhættu.
Í mörgum borgum eru holur á vegum náskyldar neðanjarðar tómum sem myndast við langtíma jarðvegseyðingu, leka leiðslur, neðanjarðarbyggingarstarfsemi eða yfirgefin námusvæði. Vegna þess að þessar hættur eru ósýnilegar frá yfirborðinu hefur snemma rannsókn orðið sífellt mikilvægari fyrir verkfræði sveitarfélaga, námuverkefni og stjórnun innviða í þéttbýli.
Nútíma jarðeðlisfræðilegur búnaður gegnir nú mikilvægu hlutverki við holuuppgötvun neðanjarðar, skoðun á umferðaröryggi og rannsókn á neðanjarðarbyggingu.
Hvers vegna tómarúm neðanjarðar eru hættuleg
Neðanjarðarhol myndast venjulega hægt yfir mánuði eða ár. Algengar orsakir eru:
Leki neðanjarðar
Eldri frárennslis-, vatnsveitu- og skólplagnir geta myndað sprungur eða lekapunkta. Rennandi vatn skolar stöðugt burt nærliggjandi jarðvegi og myndar smám saman neðanjarðarhol undir gangstéttinni.
Neðanjarðarverkfræðibygging
Neðanjarðarlestarframkvæmdir, jarðgangagröftur og neðanjarðarframkvæmdir við veituganga geta raskað upprunalegu jarðfræðilegu skipulagi. Ófullnægjandi uppfylling eða illa þjappaður jarðvegur getur skilið eftir sig óstöðug neðanjarðarsvæði.
Jarðfræðilegar aðstæður
Á karstsvæðum, námuvinnslusvæðum eða -auðugum grunnvatnsmyndunum getur náttúrulegt veðrun og jarðvegslos einnig skapað falin neðanjarðar tóm.
Hættan af þessum neðanjarðaráhættum felst í því að leyna þeim. Vegir geta enn virst heilir á meðan burðarjarðvegurinn undir er þegar orðinn óstöðugur. Undir miklu umferðarálagi eða mikilli úrkomu getur skyndilegt hrun átt sér stað án augljósra viðvörunarmerkja.
Borgarumhverfi skapar fleiri áskoranir fyrir neðanjarðaruppgötvun
Neðanjarðarrannsóknir í borgum eru mun erfiðari en á opnum svæðum.
Mikil umferð, þéttar byggingar, neðanjarðarleiðslur, járnbentri steinsteypubygging og sterk rafsegultruflun hafa allt áhrif á greiningarnákvæmni. Hefðbundnar rannsóknaraðferðir sem byggja eingöngu á borun eða sjónrænni skoðun eiga oft í erfiðleikum með að veita samfelldar neðanjarðarupplýsingar yfir stór svæði.
Vegnaskoðunarverkefni reiða sig af þessum sökum í auknum mæli á háþróaðan jarðeðlisfræðilegan búnað sem getur gert hraðvirka, ó-eyðileggjandi og mikla-nákvæmni neðanjarðarrannsókn.
Jarðgeng ratsjá fyrir rannsókn á vegum
Ground Penetrating Radar er ein mest notaða tegund jarðeðlisfræðilegs búnaðar fyrir skoðun á vegum í þéttbýli.
Kerfið sendir-hátíðni rafsegulpúlsa niður í jörðina á meðan það hreyfist stöðugt eftir vegyfirborðinu. Þegar merkin lenda í holrúmum, lausum jarðvegi, vatnsberandi svæðum eða burðarvirkjum eru endurvarpsmerki skráð og greind til að bera kennsl á neðanjarðar frávik.
Þessi aðferð gerir samfellda neðanjarðarskönnun kleift án þess að skemma slitlagsbygginguna.
Helstu eiginleikar ratsjárbúnaðar sem kemst í gegnum jörðu
- Stöðug vegskönnunarmöguleiki
- Fljótur greiningarhraði
- Ó-eyðandi aðgerð
- Hentar fyrir bæjarvegi og þjóðvegi
- Skilvirk auðkenning á grunnum neðanjarðarholum og gangstéttargöllum
Vegna mikillar skilvirkni er Ground Penetrating Radar almennt notaður í þéttbýlishrunsvörnum og innviðaskoðun sveitarfélaga.
High Density Resistivity Meter fyrir neðanjarðar holakortlagningu
Háþéttniviðnámsmælar eru mikið notaðir fyrir dýpri neðanjarðarrannsóknir.
Þessi jarðeðlisfræðilegi búnaður mælir viðnámsmun neðanjarðar með því að sprauta rafstraumi í gegnum rafskautafylki. Loft-fyllt holrúm og lausar myndanir valda venjulega augljósum-viðnámsfrávikum, sem hjálpar verkfræðingum að bera kennsl á tómarúm neðanjarðar og dreifingu í rýminu.
Kerfið styður bæði tvívíddar og þrívíddar og þrívíddar neðanjarðarmyndir, sem gerir það hentugt fyrir flókið jarðfræðilegt umhverfi.
Algengar umsóknir
- Neðanjarðar holarannsókn
- Uppgötvun námugafa
- Karst könnun
- Jarðfræðilegt hættumat
- Rannsókn neðanjarðar
- Lekagreining á leiðslu
Á námuvinnslusvæðum og landsigi-viðkvæmum svæðum er viðnámskönnunarbúnaður oft notaður til að rannsaka falinn neðanjarðarhættu áður en hrun verður.

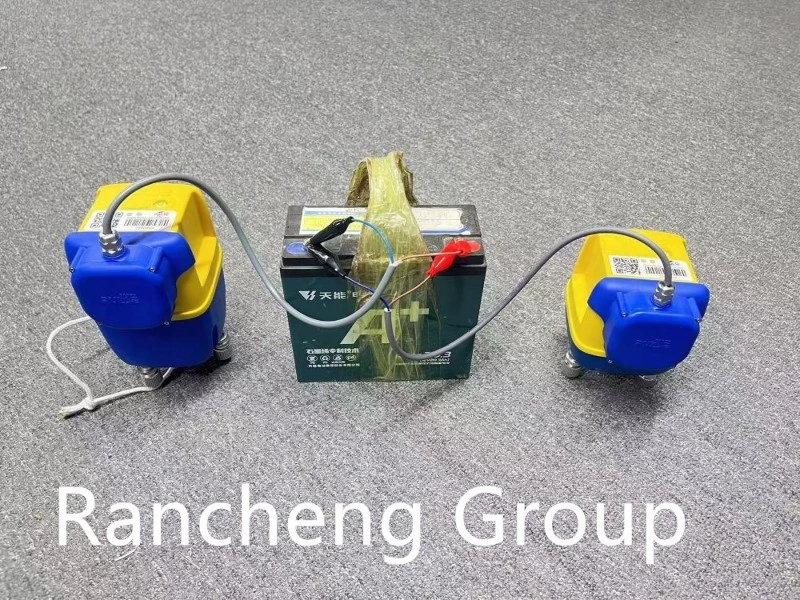

Node Seismograph Búnaður fyrir djúp neðanjarðar rannsókn
Fyrir dýpri neðanjarðar mannvirki eru hnútaskjálftar og grunn jarðskjálftamælingarkerfi víða beitt.
Eftir að jarðskjálftabylgjur hafa myndast tilbúnar er útbreiðsla neðanjarðarbylgju skráð með jarðskjálftaskynjurum eða hnútaskjálftamælum. Breytingar á bylgjuhraða og orkudempun hjálpa til við að bera kennsl á neðanjarðarhol, brotin svæði og veikar myndanir.
Samanborið við ratsjárkerfi býður jarðeðlisfræðilegur jarðskjálftabúnaður meiri skarpskyggni og sterkari-trufluvörn í flóknu umhverfi.
Eiginleikar Node Seismograph búnaðar
- Djúpt neðanjarðar skynjunargeta
- Sterk viðnám gegn rafsegultruflunum í þéttbýli
- Hentar fyrir neðanjarðar geimrannsóknir
- Mikill áreiðanleiki gagna
- Sveigjanleg dreifing í þröngu þéttbýli
Þessir kostir gera það að verkum að hnútaskjálftar eru mikið notaðir í jarðgangakönnunum, neðanjarðarholaskynjun og borgarverkfræðiverkefnum.
Tilviksrannsókn: Uppgötvun gofa neðanjarðar í þéttbýli
Í einu neðanjarðarrannsóknarverkefni hafði veghrun að hluta þegar birst fyrir ofan yfirgefið gifsnámusvæði.
Könnunarsvæðið náði yfir atvinnuhúsnæði, íbúðabyggð, bílastæðahús neðanjarðar og skrifstofusvæði ríkisins. Takmarkað vinnurými og flóknar borgaraðstæður skapaði verulegar áskoranir fyrir hefðbundnar mælingaraðferðir.
Hnútaskjálftakerfi var notað til að rannsaka smáskjálfta. Fyrirferðarlítil þríhyrningslaga undirstöður sem henta fyrir steypt slitlagsumhverfi bættu sveigjanleika í dreifingu án þess að hafa áhrif á afköst merkjatengingar.
Eftir gagnavinnslu og öfuggreiningu fengu verkfræðingar skýrar-bylgjuhraðasnið sem sýndu:
- Dreifing hola neðanjarðar
- Staðsetningar námugönga
- Málmgrýti líkama mörk
- Dragðu saman-tengd veik svæði
Túlkunarniðurstöðurnar voru í nánu samræmi við raunverulegar aðstæður neðanjarðar og studdu viðgerðaráætlun í neyðartilvikum og áhættumat.
Tilviksrannsókn: Neðanjarðar loft-Raid Shelter Detection
Annað verkefni fólst í rannsókn á neðanjarðar-flugskýli undir þéttbýli.
Neðanjarðarbyggingin náði yfir langa vegalengd á meðan aðgengilegt rannsóknarrými var takmarkað. Línuleg fylki og hringlaga örskjálftamælingarkerfi voru raðað hornrétt á stefnu ganganna.
Niðurstöður könnunar úr mismunandi athugunarkerfum sýndu stöðugar frávik á lágum-hraða sem samsvara raunverulegri staðsetningu neðanjarðar skjóls.
Verkefnið sýndi fram á virkni jarðeðlisfræðilegs búnaðar fyrir hnútaskjálfta til að greina rými neðanjarðar í flóknu borgarumhverfi.
Ójafn byggðarannsókn á iðnaðarsvæðum
Í öðru rannsóknarverkefni sýndu verksmiðjuvegir yfirborðssig á meðan nærliggjandi byggingarveggir mynduðu sprungur.
Markmiðið var að bera kennsl á veik svæði neðanjarðar, bergdýpt og -vatnsríkar myndanir sem bera ábyrgð á ójafnri byggð.
Með því að nota breiðbandsskjálftaskjálfta af þremur-þáttum hnúta sem raðað var í línuleg fylki, framkvæmdi rannsóknarteymið há-mikilskjálftamælingar með-rauntíma Bluetooth gæðastýringu og óeðlilegri gagnaskimun.
Endanleg jarðfræðileg túlkun tókst að bera kennsl á vandamál neðanjarðar mannvirki og afla áreiðanlegra gagna fyrir verkfræðilegt mat.
Áhætta neðanjarðar heldur áfram að aukast samhliða stækkandi neðanjarðarinnviðakerfi. Snemma neðanjarðarrannsókn hefur orðið mikilvægur þáttur í öryggisstjórnun og verkfræðiskipulagi sveitarfélaga.
Jarðskjálftar, háþéttniviðnámsmælar og hnútaskjálftar eru nú víða notaður jarðeðlisfræðilegur búnaður til að bera kennsl á neðanjarðar holrúm, veik svæði og faldar jarðfræðilegar hættur áður en sýnilegar yfirborðsskemmdir koma fram.
Stöðug neðanjarðarrannsókn og vöktun hjálpar til við að draga úr hættu á hruni, bæta öryggi innviða og styðja við-langtíma skipulagsgerð borgarþróunar.
